Module LCD graphique monochrome personnalisé 128x64 COG, 28 broches, écran LCD mono graphique
L'utilisation de la technologie FSTN permet à ce module LCD monochrome personnalisé d'afficher un contenu clair dans diverses conditions d'éclairage. 128x64 pixels ne sont pas une haute résolution, mais nous en avons besoin pour afficher des informations de base. L'emballage COG est une structure compacte et très stable. 28 broches pour connecter plusieurs ensembles de circuits. Un design graphique monocouche 12864 peut afficher directement des graphiques et du texte simples, largement utilisé dans les équipements à faible consommation d'énergie, sans avoir de hautes exigences en matière d'affichage.
- Aperçu
- Produits connexes
Module LCD graphique monochrome personnalisé 128x64 COG, 28 broches, écran LCD mono graphique
Description des produits
Type d'affichage |
FSTN, positif, transflectif |
Numéro de pièce |
TSG12864-1186-FFDLWS-R |
Résolution |
128xRGBx64 points |
Dimension extérieure |
77,4x52,4x6,5mm |
Zone active |
66,52x33,24mm |
Angle de vue |
6 heures |
Puce de commande |
ST7565R |
Méthode de conduite |
1/65 devoir, 1/9 biais |
Température de fonctionnement |
-20°C à +70°C |
Température de stockage |
-30°C à +80°C |
Que possède TSD ?

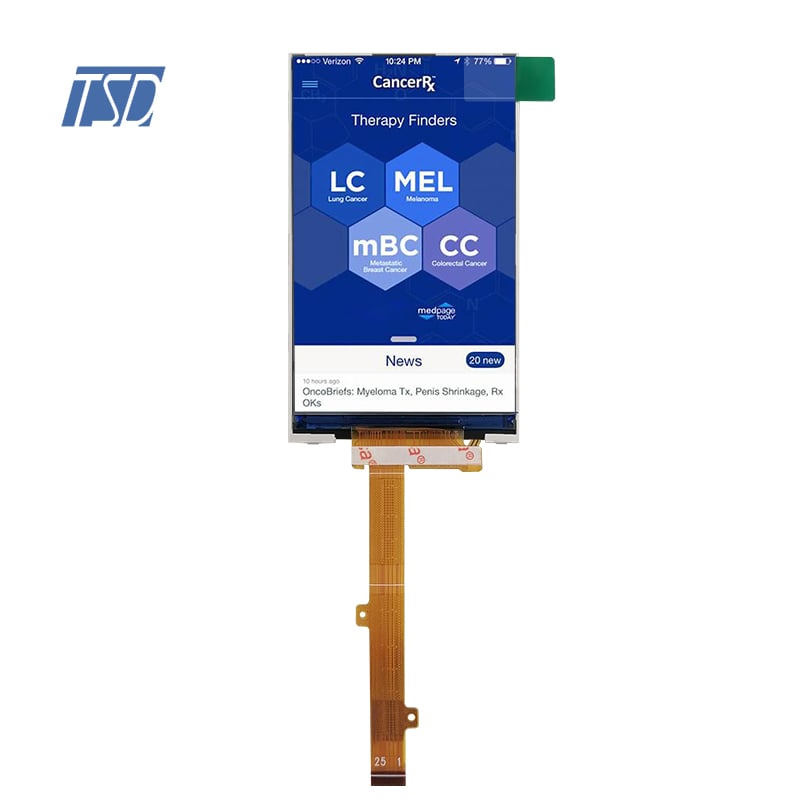

1) TFT :
0,96''-13,3'' (TN&IPS). La luminosité peut être conçue selon les exigences du client. Polariseur disponible en TV, EWV, Ofilm. Tous types de conception FPC supportés.
0,96''-13,3'' (TN&IPS). La luminosité peut être conçue selon les exigences du client. Polariseur disponible en TV, EWV, Ofilm. Tous types de conception FPC supportés.
2) Passif :
mode d'affichage avec TN, HTN, STN, FSTN, DFSTN, VA.
Structure composée d'un panneau LCD, COB, COG. Connexion avec Zebra, Pin, FPC, Caoutchouc. La luminosité peut être conçue selon les exigences du client.
Structure composée d'un panneau LCD, COB, COG. Connexion avec Zebra, Pin, FPC, Caoutchouc. La luminosité peut être conçue selon les exigences du client.
3) CTP :
nous avons des modèles standard et il est également possible de personnaliser avec différentes tailles, formes, couleurs, logos, etc. Structures G+G, G+F, G+F+F disponibles. Collage optique OCA et OCR. Le verre de protection peut être traité avec des couches AR, AF, AG. Les pilotes peuvent utiliser FT, GT, Atmel,
ILITEK, ST... peuvent être utilisés.
ILITEK, ST... peuvent être utilisés.
4) HMI :
Supportant les tailles 2.4'' 2.8'' 3.2'' 3.5'' 4.3'' 5.0'' 7.0'' 10.1'' Le pilote a BT8XX de FTDI et etc...
Contrôle graphique et RTP et CTP et audio etc...
Contrôle graphique et RTP et CTP et audio etc...
À propos de nous
Processus de production
Application
Exposition et certificat
Emballage et livraison
FAQ
Q : Comment puis-je trouver le bon produit ?
Une : Veuillez nous envoyer vos besoins, nous recommanderons nos produits standards, et si ceux-ci ne conviennent pas, nous apporterons les ajustements et personnalisations nécessaires.
Q : Comment personnaliser le produit ?
R : Les procédures personnalisées se déroulent comme suit : Clarification de la portée du projet â Remplissage du Formulaire de Réquisition TSD â Analyse d'ingénierie â Coût â Évaluation â Confirmation du client â Fourniture du dessin â Confirmation du client â Échantillonnage â Approbation du client â Production de masse
Q : Acceptez-vous les commandes d'échantillons ou les petites quantités ?
R : Oui, vous pouvez passer des commandes d'échantillons pour tester en premier lieu, et une commande de petite quantité comme production pilote (pas moins que la QCM).
Q : Quelles sont les conditions de paiement ?
R : Nous acceptons habituellement le virement bancaire, Paypal, d'autres modalités sont négociables.
Q : Quel est le délai de livraison ?
A : Habituellement 3 à 5 jours pour les commandes d'échantillons si les marchandises sont en stock, et 4 à 5 semaines pour la production en série (en fonction de la quantité et du produit)
